Jiangsu Yawei Transformer Co., Ltd. jest jednym z wiodących producentów i dostawców transformatora mocy 110 kv-trójfazowego,-podwójnego-z uzwojeniem na-obciążeniu, regulującego napięcie w oleju w Chinach. Zachęcamy do zakupu z naszej fabryki wysokiej jakości olejowego transformatora mocy 110 kv-zanurzonego, trój-podwójnego-z uzwojeniem-obciążenia. Niestandardowe zamówienia są mile widziane.
Przegląd produktu

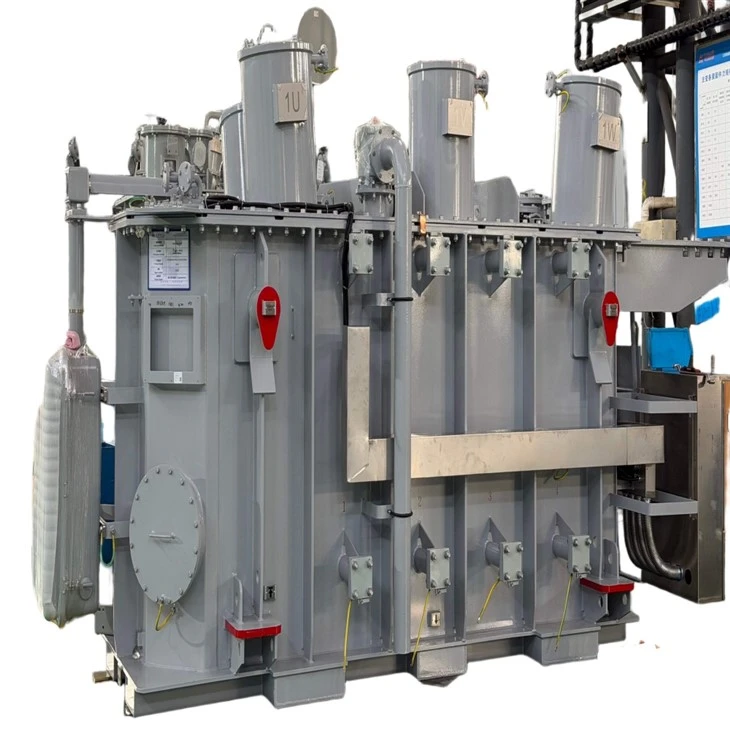

The110 kV Olej-zanurzony Trój-fazowy Podwójny-uzwojenie-Transformator mocy regulujący napięcie obciążeniawykorzystuje konstrukcję chłodzącą-zanurzoną w oleju i wykorzystuje-wysokiej jakości mineralny olej izolacyjny, który zapewnia skuteczne odprowadzanie ciepła i niezawodną izolację. Konfiguracja trój-podwójnego-uzwojenia trójfazowego umożliwia efektywne przesyłanie mocy pomiędzy systemami-wysokiego i niskiego-napięcia, podczas gdy funkcja-regulacji napięcia pod obciążeniem (OLTC) umożliwia automatyczną regulację napięcia bez przerywania zasilania.
Transformator ten jest szczególnie odpowiedni do zastosowań wymagających ciągłej stabilności napięcia, w tym do miejskich sieci energetycznych, przemysłowej dystrybucji energii i-wielkoskalowej infrastruktury energetycznej.
Kluczowe funkcje
Wyposażony w niezawodny-podobciążeniowy przełącznik zaczepów (OLTC) transformator może regulować napięcie wyjściowe pod napięciem. Pomaga to utrzymać stabilny poziom napięcia podczas wahań obciążenia oraz poprawia jakość i niezawodność zasilania.
W transformatorze zastosowano rdzeń ze stali krzemowej o niskich{{0}stratach i zoptymalizowaną konstrukcję obwodu magnetycznego, aby zmniejszyć-straty bez obciążenia i poziom hałasu. Wysokiej-jakości uzwojenia miedziane minimalizują straty obciążenia, poprawiając jednocześnie ogólną efektywność energetyczną.
Układ obiegu oleju skutecznie odprowadza ciepło powstałe podczas pracy. W zależności od wymagań projektu można zastosować metody chłodzenia, takie jak ONAN (Oil Natural Air Natural) lub ONAF (Oil Natural Air Forced), aby zapewnić bezpieczną pracę w różnych warunkach obciążenia.
Wysokiej-jakości materiały izolacyjne, zaawansowane procesy suszenia i rygorystyczne kontrole produkcyjne zapewniają doskonałą wytrzymałość dielektryczną i długoterminową-niezawodność izolacji. Uszczelniona konstrukcja zbiornika oleju pomaga również zapobiegać wpływowi wilgoci i zanieczyszczeń na wydajność transformatora.
Transformator ma solidną konstrukcję zbiornika i zoptymalizowany system mocowania, aby wytrzymać uderzenia podczas transportu,-siły zwarciowe i trudne warunki pracy.
Zalety techniczne
| Przedmiot | Opis |
|---|---|
| Napięcie znamionowe | 110 kV |
| Typ transformatora | Zanurzony-w oleju, trój-fazowy, podwójne-uzwojenie |
| Regulacja napięcia | Po-wczytaniu dotknij zmiany |
| Metoda chłodzenia | ONAN / ONAF |
| Częstotliwość | 50 Hz / 60 Hz |
| Aplikacja | Podstacje, elektrownie, sieci elektroenergetyczne |
| Środek izolacyjny | Mineralny olej izolacyjny |
| Standard | IEC 60076 |
Aplikacje
The110 kV Olej-zanurzony Trój-fazowy Podwójny-uzwojenie-Transformator mocy regulujący napięcie obciążeniajest powszechnie stosowany w:
Podstacje energetyczne:Wsparcie sieci przesyłowych i dystrybucyjnych poprzez obniżanie poziomów wysokiego napięcia dla regionalnego zasilania energią.
Elektrownie:Dostarczanie niezawodnych rozwiązań w zakresie połączeń pomocniczych i sieciowych.
Obiekty przemysłowe:Dostarczanie stabilnej energii elektrycznej dla fabryk, zakładów wydobywczych i przemysłu ciężkiego.
Projekty dotyczące energii odnawialnej:Stosowany w farmach fotowoltaicznych, elektrowniach wiatrowych i systemach magazynowania energii do integracji z siecią.
Miejskie sieci dystrybucyjne:Zapewnienie stabilnej regulacji napięcia dla zapotrzebowania na energię elektryczną w budynkach mieszkalnych i komercyjnych.
Kontrola jakości produkcji
Każdy transformator przed dostawą przechodzi rygorystyczne procedury testowe, w tym:
Test rezystancji uzwojenia
Test rezystancji izolacji
Test przekładni transformatora
Brak-testu utraty obciążenia i utraty obciążenia
Test impedancji-zwarcia
Test częściowego rozładowania
Test wzrostu temperatury
Fabryczny test odbiorczy (FAT)
Zaawansowany sprzęt produkcyjny i zautomatyzowane procesy produkcyjne zapewniają stałą jakość i niezawodne działanie przez cały okres użytkowania transformatora.
Dlaczego warto wybrać nasz transformator 110 kV?
Wysoka wydajność przy obniżonych kosztach eksploatacji
Stabilne napięcie wyjściowe dzięki zaawansowanej technologii OLTC
Niezawodna izolacja i wydajność chłodzenia
Długa żywotność przy minimalnych wymaganiach konserwacyjnych
Indywidualne rozwiązania zgodnie z wymaganiami sieci i projektu
Zgodność z międzynarodowymi standardami transformatorowymi
The110 kV Olej-zanurzony Trój-fazowy Podwójny-uzwojenie-Transformator mocy regulujący napięcie obciążeniazapewnia niezawodne rozwiązanie do zastosowań związanych z przesyłem i dystrybucją energii-wysokiego napięcia. Dzięki doskonałej wydajności elektrycznej, elastycznej regulacji napięcia i sprawdzonej niezawodności pomaga nowoczesnym systemom zasilania osiągnąć bezpieczniejszą, wydajniejszą i stabilniejszą pracę.
Popularne Tagi: olej 110 kv-zanurzony trój-podwójny-uzwojenie na-transformatorze regulującym napięcie obciążenia, Chiny olej 110 kv-zanurzony trój-podwójny-uzwojenie na-napięcie obciążenia regulujący transformatory mocy producenci, dostawcy, fabryka, Transformator zanurzony olej, transformator mocy do zasilania biopaliw, Transformator mocy dla wrażliwej na barwniki fotowoltaicznej turbiny wiatrowej, transformator mocy do turbiny wiatrowej wodorowej, transformator mocy do dużej turbiny wiatrowej, Transformator mocy Statcom
Dane techniczne
|
(kVA) Oceniono pojemność |
Napięcie znamionowe i zakres gwintowania |
Grupa wektorów |
(%) Brak obciążenia aktualny |
(%) Impedancja woltaż |
(kW) Brak obciążenia straty |
(kW) Na obciążeniu straty |
||
|
WN |
(%) Zakres gwintowania |
LV |
||||||
|
6300 |
110 |
±4×1.25 ±6×1.25 ±8×1.25 |
6.3 6.6 10.5 21 |
YNd11 |
0.51 |
10.5 |
4.4 |
32 |
|
8000 |
0.51 |
5.3 |
38 |
|||||
|
10000 |
0.47 |
6.2 |
45 |
|||||
|
12500 |
0.47 |
7.4 |
53 |
|||||
|
16000 |
0.44 |
8.9 |
66 |
|||||
|
20000 |
0.44 |
10.6 |
79 |
|||||
|
25000 |
0.41 |
12.5 |
94 |
|||||
|
31500 |
0.41 |
14.9 |
111 |
|||||
|
40000 |
0.37 |
10.5~18 |
17.8 |
140 |
||||
|
50000 |
0.37 |
21.0 |
175 |
|||||
|
63000 |
0.34 |
25.0 |
209 |
|||||
